Comment Mettre Au Point Un Microscope?

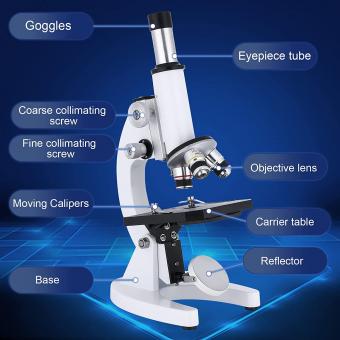

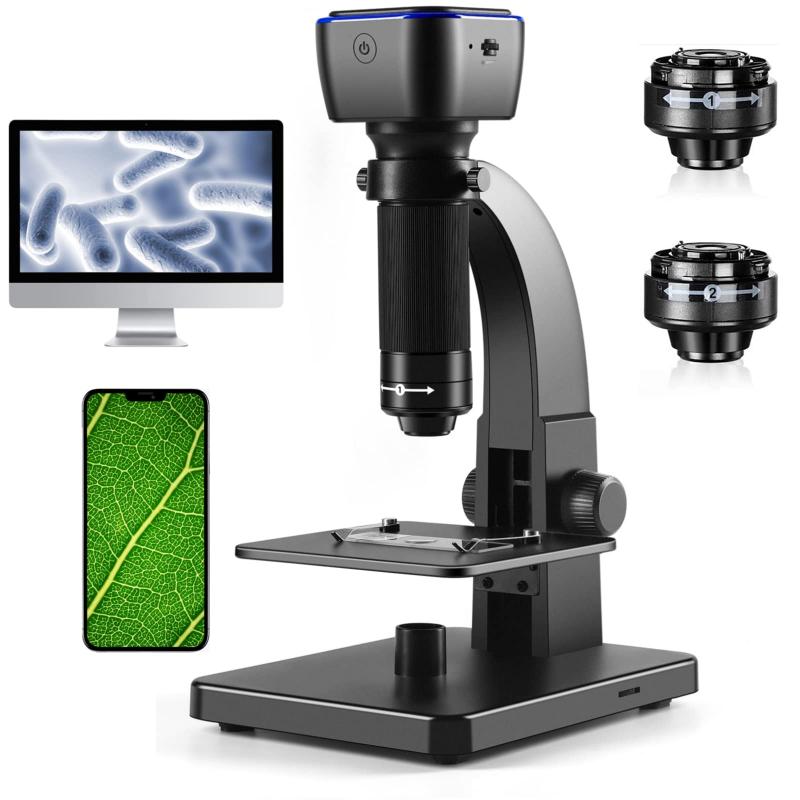

Parties du microscope
- oculaire
- permet d'observer l'objet et produit un grossissement initial.
- tube oculaire
- supporte l'oculaire.
- potence
- supporte le microscope.
- pied
- assure la stabilité du microscope.
- tourelle (revolver porte-objectifs)
- supporte les objectifs: permet de tourner pour choisir le bon objectif.

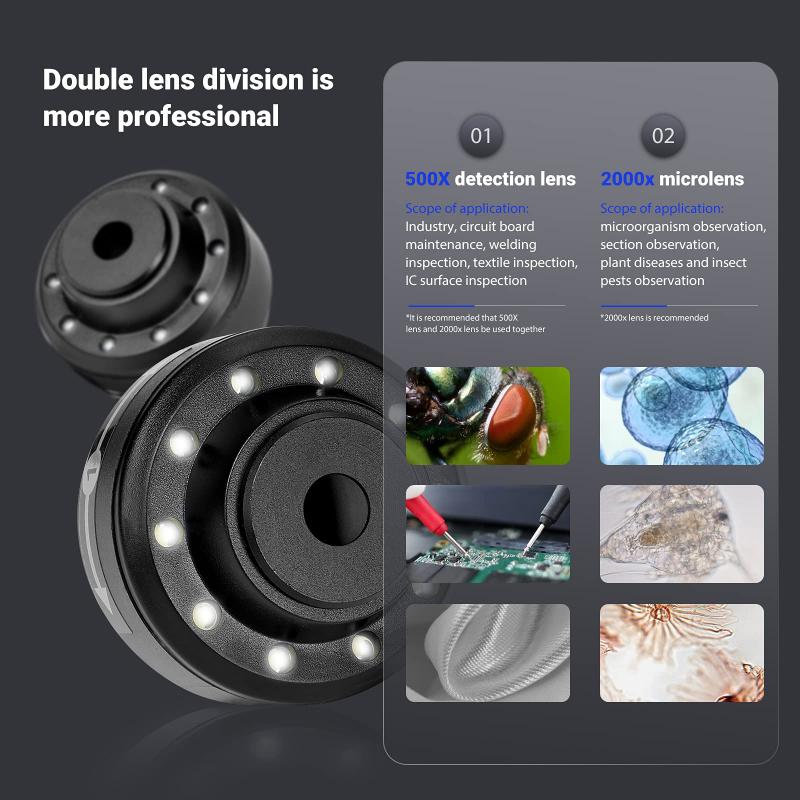

- objectifs
- permettent d'agrandir l'image.
- platine
- soutient la lame.
- valets
- maintiennent en place la lame sur la platine.
- lumière (lampe)
- illumine l'objet à observer.
- vis macrométrique
- permet de faire une mise au point grossière de l'objet à observer.
- vis micrométrique
- permet de faire une mise au point fianle de l'objet à observer.
- diaphragme
- contrôle la quantité de lumière illuminant l'objet.
Grossissement
Le grossissement est le rapport entre le diamètre de l'image observée au microscope et le diamètre de l'objet en réalité.
- si un objectif de 10x100x()(10x×10x=100x)().
- si un objectif de 40x400x()(10x×40x=400x)().
- si un objectif de 100x1000x()(10x×100x=1000x)().
- 40x40x d’un objet nous donne une image dont le diamètre semble être 40 fois plus grand que celui de l’objet.
calculer le grossissementgrossissement de l’objet observé = grossissement de l’oculaire x grossissement de l’objectif. lors d’un dessin, on marque toujours grossissement à l’observation = x
Préparer une lame
l’observation de matériel microscopique exige quelques préparatifs. il faut entre autres préparer la lame sur laquelle on déposera l'objet à observer au microscope.
voici les étapes à suivre pour préparer la lame adéquatement.
- lamelamellepapier à lentillecolorant (bleu de méthylène)papier absorbantpincematériel à observer (oignon)
- nettoyer délicatement la lame de verre à l’aide de papier à lentille.
- déposer le matériel à observer au centre de la lame à l’aide d’une pince.
- déposer une goutte d’eau ou de colorant sur le matériel à observer.
- recouvrir délicatement la préparation à l’aide d’une lamelle en évitant la formation de bulles d’air. pour ce faire, appuyer à la verticale la lamelle puis la pencher afin de la coucher sur la préparation.
- au besoin, retirer l’excès d’eau ou de colorant en approchant un papier absorbant près de la lamelle.
Manipuler le microscope
puisque le microscope est un instrument fragile, il faut le manipuler avec précaution. si on doit transporter un microscope d'un endroit à un autre, il faut toujours le soutenir en utilisant ses deux mains, soit une sous le pied et l'autre sur la potence.
pour bien voir les parties du microscope sur la photographie, la potenceest orientée vers l'utilisateur. toutefois, le microscopeest généralement orienté la platine vers soi afin de faciliter l'accès à la platine. il suffit de tourner l'oculaire dans l'autre direction.
- 01:25pour que tu puisses bien voir les parties du microscope, la potence est orientée vers marie-pier. toutefois, l'observation au microscope se fait généralement avec la platine orientée vers soi. il suffit de tourner l'oculaire dans l'autre direction!
- 03:59en rangeant le microscope, on remet le plus petit objectif en place. dans notre cas, c'est l'objectif de 10x.
Utiliser efficacement un microscope
voici les étapes à suivre pour utiliser efficacement un microscope.
- brancher le fil électrique du microscope dans une prise de courant.
- nettoyer délicatement l’oculaire et les objectifs à l’aide de papier à lentille prévu à cette fin.
- tourner la vis macrométrique afin de baisser la platine au maximum.
- mettre délicatement en place la lame en ouvrant les valets, s'ils sont présents. une fois la lame installée, refermer les valets pour la maintenir en place.
- tourner la tourelle (ou revolver), afin que l’objectif du plus petit grossissement soit devant l’orifice de la platine.
il faut s’assurer que l’objectif est bien aligné. lorsqu'un clic sera produit par l'objectif, ceci signifie que l'objectif est bien placé et que l'on peut débuter l'observation.
- en regardant dans l'oculaire, tourner lentement la vis macrométrique pour obtenir la meilleure image possible de l'échantillon.
- en regardant dans l’oculaire, tourner lentement la vis micrométrique pour faire la mise au point de l’image.
- si nécessaire, changer l’objectif pour un autre dont le grossissement sera supérieur et répéter l'étape 8.
il faut faire preuve de vigilance: les objectifs ne doivent pas toucher à la platine, ni à la lame, car ils pourraient se briser.
- au besoin, répéter l'étape 9 avec les autres objectifs.
- observer et dessiner l’image observée au besoin.
- nettoyer de nouveau l’oculaire et les objectifs à l’aide de papier à lentille prévu à cette fin, puis remettre le plus petit objectif en place.
chaque feuille de papier ne doit être utilisée qu’une seule fois.
- débrancher le microscope et enrouler le cordon autour de la potence.
Observer et régler la lumière
observer au microscope 4 et 10,40, le condensateur est placé le plus proche de le la lame ; si la luminosité est alors trop intense, il faut faire varier le diaphragme pour obtenir le meilleur contraste possible.vous êtes alors prêt à observer… si besoin prendre en photo pour légender ou dessiner.
les images observées à l’aide d’un microscope sont trop petites pour être mesurées à l’aide d’une règle. l’échelle de mesure la plus appropriée est celle du micromètre (1μm = 0,001mm).
Technique de mise au point
la mise au point est l'opération par laquelle on obtient l'image de l'objet àexaminer au microscope. pour le novice, cette opération est fort difficile ; ainsinous allons procéder par la mise au point en abaissant la platine, qui présentemoins de risque de casser la lame avec préparation à examiner et d'abîmer lesobjectifs.
il est recommandé d'effectuer dans un premier temps la mise au pointavec l'objectif le plus faible, puis avec l'objectif à fort grossissement et enfinterminer s'il y a lieu avec elle se déroule selon les étapes suivantes :
- placer la lame avec préparation à examiner sur la platine et bien la calerau chariot à l'aide des valets.
- tourner le revolver pour fixer l'objectif 10x en face de la préparation àexaminer ;
- faire monter la platine tout en surveillant l'ascension jusqu'à ce que lalame avec préparation à examiner soit le plus proche de la lentille frontalede l'objectif (éviter tout contact entre la lame avec préparation à examineret la lentille frontale de l'objectif)
- rechercher l'image en éloignant la platine de l'objectif à l'aide de la vismacrométrique ;
Objectif à fort grossissement 40x
la mise au point avec l’objectif à fort grossissement 40x
la mise au point avec l'objectif 40x elle rmet agrandir image objet server objectif x visualiser les détails de -finer la mise au point avec l'objectif 10x ;-pérer l'objet à aminer le plus intéressant et le acer au centre duchamp microscopique en utilisant les deux vis -ire monter le condensateur à "mi-course" ;-aire ourner e evolver our ixer 'objectif 0x n ace e apréparation à examiner ;-cer les yeux sur les oculaires et s'assurer de la présence de l'image, aucas contraire recommencer toutes les opérations précédentes ;-ndre 'image us tte ec a s icrométrique es utresaccessoires".
- les objectifs à plus fort grossissement ont généralement une distance de travail plus courte et ont besoin de lamelles plus fines.
- certains microscopes ont un mécanisme de butée de mise au point (parfois juste étiqueté "stop", si étiqueté) où tu peux définir une hauteur maximale pour la platine.
- quand c'est bien réglé, ça sert à éviter de planter accidentellement ton objectif dans une lame, mais ça peut causer des problèmes si c'est réglé trop bas.
- les objectifs à faible grossissement ont une plus grande distance de travail.
Objectif 100x
la mise au point avec l'objectif 100x peut faire suite à la mise au point al'objectif 40x et permet d'agrandir l'image de l'objet observer à l'objectif 40x.
- repérer l'objet à examiner le plus intéressant et le placer au centre duchamp microscopique en utilisant les deux vis de chariot ;
- faire tourner le revolver pour placer l'objectif 40x et l'objectif100x depart et d'autre de la préparation à examiner ;
- déposer une goutte d'huile à immersion sur la préparation à examiner ;
- tourner encore le revolver pour fixer l'objectif 100x en face de la goutted'huile à immersion déposée sur la préparation à examiner, l'objectif doittoucher la goutte d'huile à immersion ;
- placer les yeux sur les oculaires et s'assurer de la présence de l'image. aucas contraire recommencer toutes les opérations précédentes ;

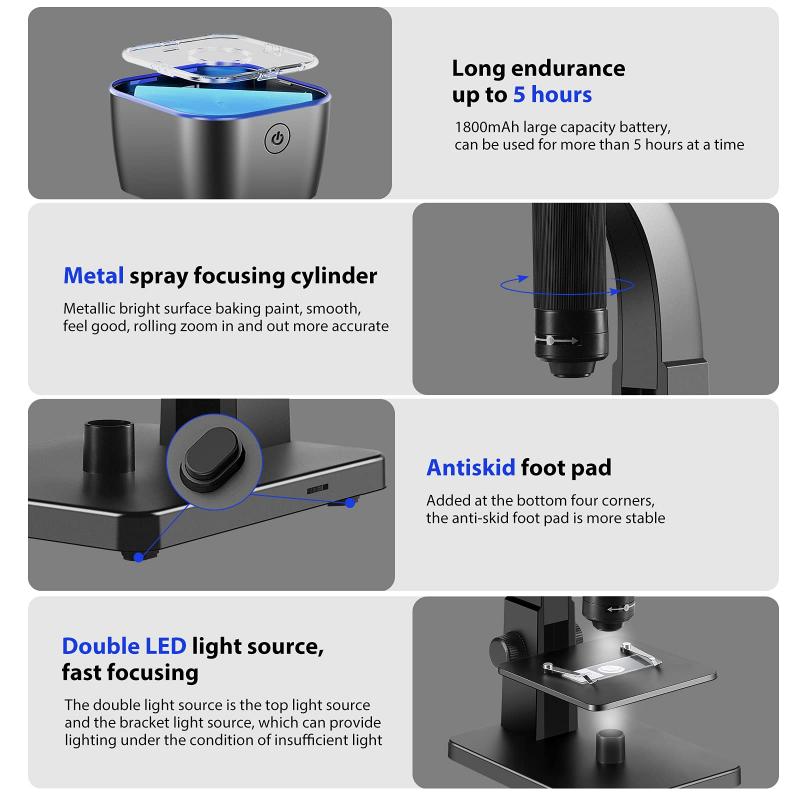

Boutons de mise au point
- bouton de mise au point rapide = map macrométrique.
- bouton de mise au point précise = map micrométrique (chaque graduation correspond à un déplacement vertical de 1 µm).
- système de blocage de la map afin d’éviter de trop se rapprocher de la préparation et d’endommager l’objectif.
la latitude de mise au point, qui est inversement proportionnelle au carré de la est toujours très faible, ce qui impose une monture mécanique extrêmement stable et un mouvement lent et micrométrique de la partie optique du microscope par rapport à la platine porte-objet.
Remettre en état initial le microscope
remettre en état initial le microscopemontagevous avez un cristallisoir à votre disposition pour déposer la lame, sinon placez la à côté du microscope).puis repositionnez la platine au niveau le plus basremettez l’objectif 4 en positioneteignez votre microscopele jour du bac, ces actions sont prises en compte dans la notation.
